Estereomicroscópio

O que é um estereomicroscópio?

Um estereomicroscópio é um microscópio óptico que fornece uma visão tridimensional de um espécime. Também é conhecido por outros nomes, como microscópio estereoscópico e microscópio estéreo com zoom.

As peças do estereomicroscópio incluem lentes objetivas e oculares separadas. Como resultado, você tem dois caminhos ópticos separados para cada olho.

As vistas angulares ligeiramente diferentes para os olhos esquerdo e direito produzem um visual tridimensional. Por fornecer uma visão tridimensional, também é chamado de microscópio de dissecação.

As características de um estereomicroscópio.

-Duas objetivos separados
-Dois caminhos ópticos separados
-Usa a luz refletida do objeto
-Faixa de ampliação típica entre 10x e 80x
-Imagens tridimensionais.

Partes do estereomicroscópio.

Cada componente do estereomicroscópio tem sua própria função. As peças incluídas neste tipo de microscópio podem variar muito, dependendo da configuração e dos usos que ele servirá.

Cada parte de um estereomicroscópio é identificada no diagrama abaixo. Este exemplo é um microscópio estéreo típico de sala de aula com suporte para trilho e iluminação embutida.



-Cabeça estéreo: Esta é a parte superior móvel do microscópio e a cabeça estéreo segura as duas oculares ajustáveis.

-Lente ocular: são as oculares através das quais o observador olha para a amostra. As oculares são normalmente ajustadas para uma ampliação de 10x. Também é possível atualizar para um nível de ampliação superior.

-Configuração de dioptria: compensa as diferenças de foco entre o olho esquerdo e o direito. Configurá-lo corretamente evita o cansaço visual.
-Lente objetiva: os microscópios estéreo têm duas objetivas separadas, cada uma conectando-se a uma das oculares. A ocular e as lentes objetivas determinam coletivamente a ampliação do microscópio. Eles podem ter uma única objetiva fixa, uma torre giratória de múltiplas lentes ou um zoom. Ele permite que você altere os níveis de ampliação dependendo dos aplicativos.

-Botão de foco: Os microscópios estéreo geralmente têm um botão de foco. Ajuda a mover a cabeça do microscópio para cima e para baixo para obter uma imagem nítida do objeto. A maioria dos microscópios de dissecação tem focagem padrão "cremalheira e pinhão". A cremalheira é a esteira com dentes e o pinhão é a engrenagem que gira sobre os dentes. O botão ajuda o pinhão a se mover ao longo da cremalheira.

-Presilhas: os clipes de palco ajudam a manter os slides ou outros objetos finos no lugar no palco.

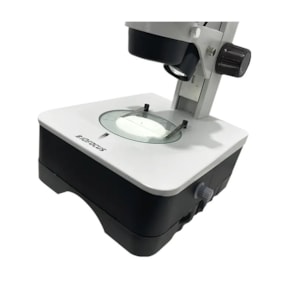

-Platina: está localizada diretamente sob a lente objetiva. É onde o espécime é colocado para visualização. Alguns estereomicroscópios têm placas reversíveis em preto e branco para fornecer contraste apropriado com o objeto que está sendo visualizado.

-Iluminação: muitos microscópios possuem iluminação superior e inferior. Alguns microscópios possuem apenas uma fonte de iluminação, superior ou inferior. A iluminação superior incide sobre o espécime e reflete a luz deles. A iluminação inferior transmite luz através do palco para mostrar espécimes translúcidos.

Como funcionam os microscópios estéreoscópicos?

Um estereomicroscópio usa a luz refletida do objeto. Ele amplia em uma baixa potência, portanto, ideal para amplificar objetos opacos. Uma vez que usa luz que reflete naturalmente da amostra, é útil examinar amostras sólidas ou espessas. A ampliação de um estereomicroscópio varia entre 10x e 80x.

Lentes suplementares / auxiliares adicionais podem ser acopladas para aumentar ou diminuir a ampliação e ajustar a distância de trabalho com base nas necessidades do usuário. Por exemplo, se uma distância de trabalho maior for necessária do que uma lente menor que 1x é necessária: 0,3x, 0,5x ou 0,7x. Uma lente ocular ou ocular pode permitir que você aumente a ampliação total do seu microscópio para 300x ou mais.

Objetos opacos como moedas, fósseis, espécimes minerais, insetos, flores, etc. são visíveis sob a ampliação de um microscópio de dissecação. Microscópios estéreo mais avançados podem permitir que você visualize componentes elétricos e placas de circuito.

Estereomicroscópio vs Microscópio Optico.

Um estereomicroscópio não é o mesmo que um microscópio ótico. Ao contrário do microscópio óptico, a imagem é vertical e não invertida e invertida. Um microscópio composto produz um único caminho óptico, resultando na mesma imagem para o olho esquerdo e direito.

Um estereomicroscópio fornece dois caminhos ópticos para cada olho, resultando em uma visão tridimensional.

Um microscópio ótico ajuda a observar amostras em ampliações de 40x a 1000x ou mais. Os exemplos incluem a visualização de células animais ou vegetais, contagens sanguíneas, cromossomos e bactérias. Um microscópio estéreo, também conhecido como microscópio com zoom estéreo, usa baixa ampliação e pode ser ampliações fixas (1 x e 3x ou 2x e 4x) ou ampliação de zoom contínuo (0,7 x até 4,5x). É usado para visualizar componentes eletrônicos, como circuitos, soldagem de superfície, reparo de joias, exame de fósseis, dissecações de insetos ou botânicas.

Quando o estereomicroscópio é utilizado?

Com o estereomicroscópio, pode-se trabalhar em um espécime em tempo real enquanto ele ainda está sendo observado. Ao contrário do microscópio típico, um microscópio estereoscópico tem uma distância de trabalho maior, que permite dissecar objetos ou até mesmo realizar a microcirurgia. Biólogos podem usar esses microscópios para fazer dissecações, botânicos para estudar plantas e patologistas para realizar exames dermatológicos.

A ampliação do estereomicroscópio ajuda a classificar e visualizar as superfícies periféricas em três dimensões, o que permite um exame completo dos objetos. Microscópios estéreoscópicos são usados ??por técnicos para consertar placas de circuito, paleontólogos para limpar e examinar fósseis, técnicos para realizar registro de lama, especialistas para analisar tecidos e tecidos ou qualquer pessoa que deseja visualizar ou trabalhar em pequenos objetos.

História do Estereomicroscópio.

O primeiro exemplo de um microscópio estereoscópico foi projetado e embutido em 1671 por Cherubin d'Orleans, embora fosse um projeto pseudoestereoscópico, que tinha grandes falhas. Somente com a aplicação de lentes adicionais foi obtida a ereção da imagem, e a imagem do lado direito foi projetada na ocular esquerda e vice-versa.

Não foi senão 150 anos depois que um trabalho adicional sobre estereomicroscopia foi realizado após o tratado de Sir Charles Wheatstone sobre visão binocular. O primeiro estereomicroscópio verdadeiro foi desenvolvido em meados do século 19 por Francis Herbert Wenham. Seu projeto usava um prisma para dividir o feixe de luz.

Desde então, o estereomicroscópio evoluiu para se tornar um equipamento padrão na maioria dos laboratórios. Elementos como câmeras, sistemas de iluminação por fibra óptica e monitores de computador foram incorporados aos microscópios estereoscópicos.
